水力循環澄清池是利用原水的動能，在水射器的作用下，將池中的活性泥渣吸入和原混合，從而加強了水中固體顆粒間的接觸和吸附作用，形成良好的凝絮，加速了沉降速度使水得到澄清。

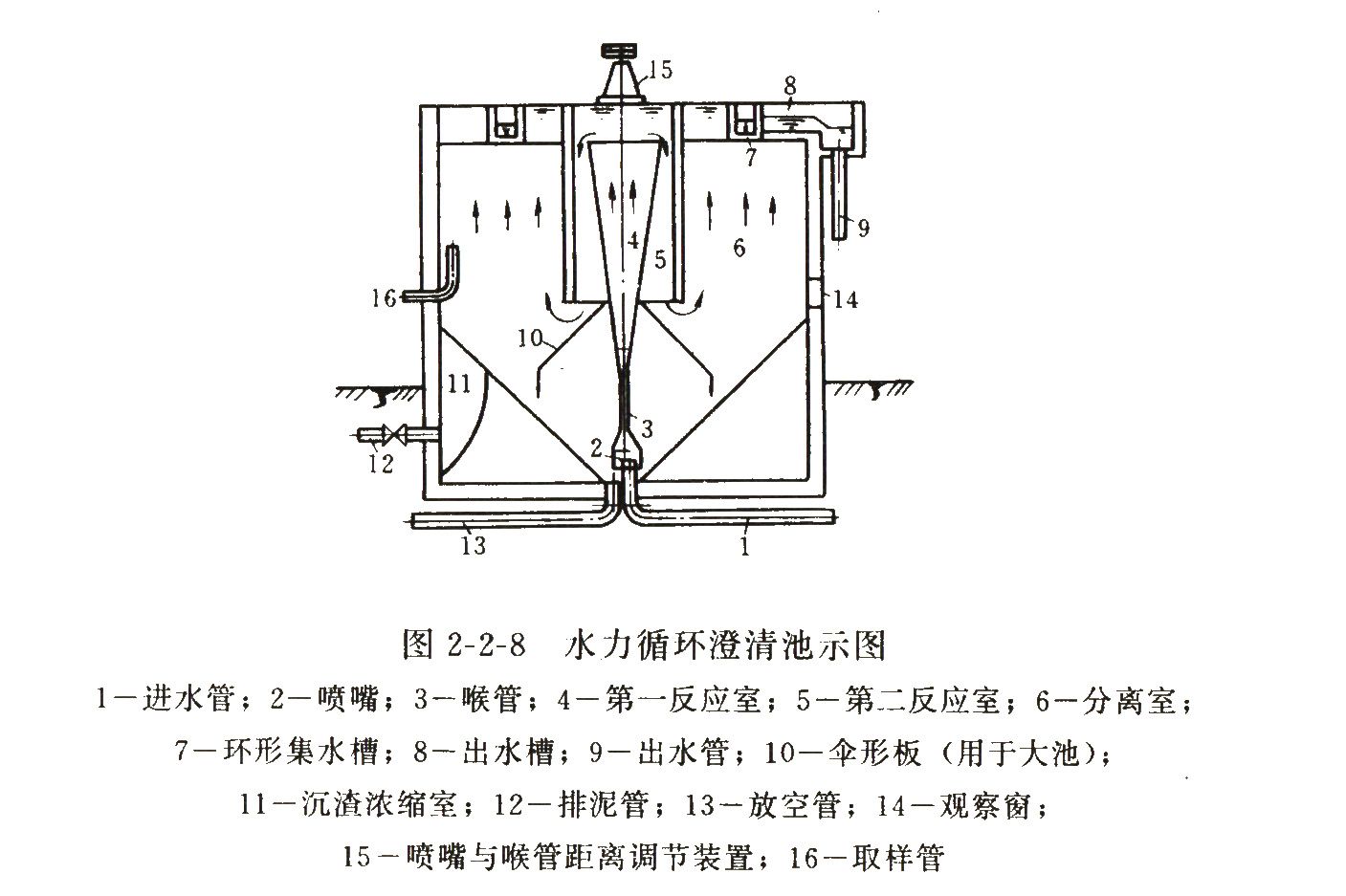

水力循環澄清池的結構如藍圖2-2-8所示：

 水力循環澄清池的工作原理：加了混凝劑的原水從進水管道進入噴嘴，以高速噴入喉管，在喉管的喇叭口周圍形成真空，吸入大約3倍于原水的泥渣量，經過泥渣與原水的迅速混合，進入漸擴管形的一反應室，以及二反應室中進行混凝處理。喉管可以上、下移動以調節噴嘴和喉管的間距，使等于噴嘴直徑的1~2倍，并借此控制回流的泥渣量。水流從二反應室進入分離室，由于斷面積的突然擴大，泥渣就沉下來，其中一部分泥渣進入泥渣濃縮斗定期予以排出，而大部分泥渣被吸入喉管進行回流，清水上升從集水槽流出。
