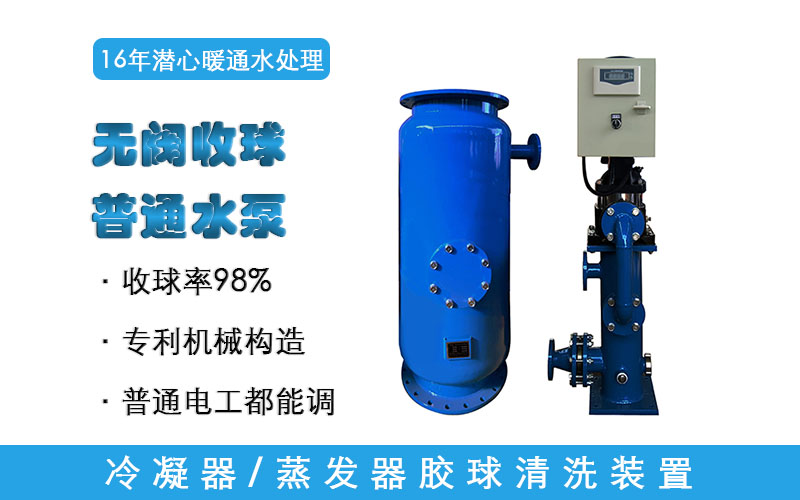

產品概述：

江蘇沛德水處理為您詳細介紹更新換代后的空調冷凝器（蒸發器）膠球清洗裝置升級版，是經過后期不斷積累客戶的反饋，以及膠球清洗裝置使用過程中遇到的問題，江蘇沛德水處理廠家研發團隊、設計部門經過性能對比測試，不斷的探討、實驗、攻關。對膠球清洗裝置的原理、外形以及內部結構進行更方便客戶使用的設計，改良后的膠球清洗裝置，穩定可靠，操作簡單，體積小，安裝方便，比一代的收球效率提高了12%，故障率降了95%。

工作原理：

啟動冷凝器膠球自動清洗裝置的水泵將膠球從發球器連水帶球一起送到冷凝器進水端前，膠球隨冷卻循環水進入冷凝器端蓋內，膠球隨機進入冷凝器換熱管內，在冷卻循環水的推動下，膠球在換熱管內移動，擦洗換熱管內壁，膠球出換熱管后隨冷卻循環水出冷凝器端蓋進入安裝在出水管路上的收球器，收球器內的攔球網將膠球攔下，水從網孔流出，膠球從收球器網再回收到發球器，完成一次清洗過程。通過微電腦控制程序設置清洗頻率和次數，達到自動在線清洗功能。

冷凝器膠球自動清洗裝置控制方式

自動控制：通過微電腦控制程序設置清洗頻率和次數，達到自動在線清洗功能。

手動控制：手動開啟或關閉冷凝器膠球自動清洗裝置。

膠球清洗裝置控制方式：

自動控制：通過微電腦控制程序設置清洗頻率和次數，達到自動在線清洗功能。

手動控制：手動開啟膠球清洗裝置。

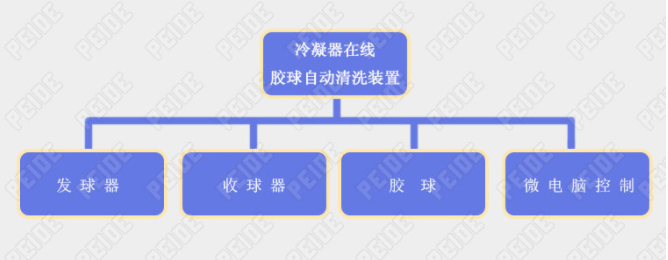

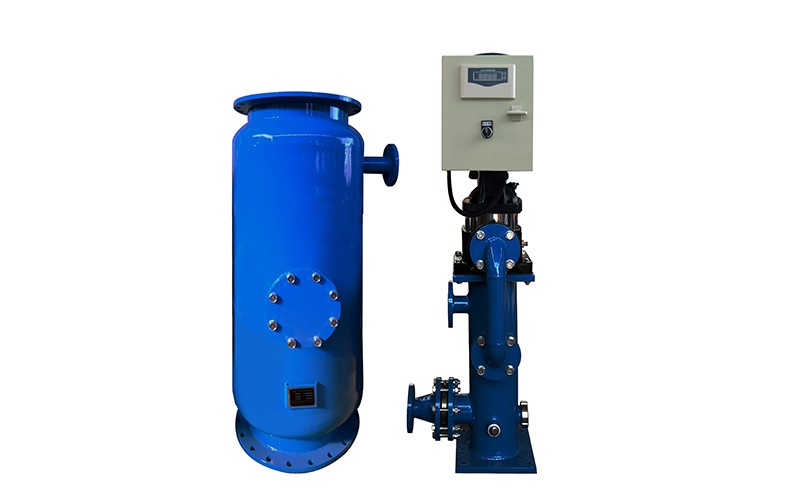

膠球清洗裝置系統組成：

發球器：儲存膠球的容器，膠球發送和回收。發球器保證膠球發送均勻，不發生堵塞。

收球器：當球離開冷凝器時被收球器捕捉到。整體材質為碳鋼或不銹鋼，承壓10—16bar，有效過流面積大于連接管道的3倍，流體阻力損失小于5Kpa收球網的設計應具有良好的水力特性，以防止網板在水流沖擊下振動，收球網的設計應保證不堵球，不跑球。

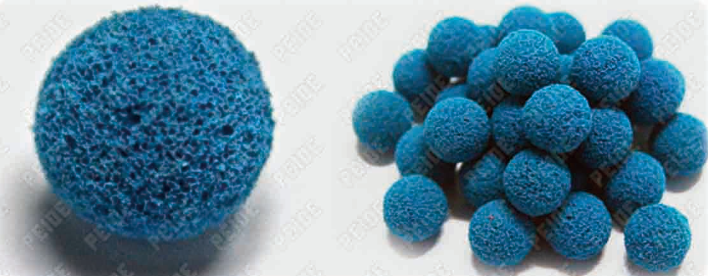

海綿膠球：選用標準剝皮膠球，適用于各種冷凝器換熱管。

微電腦控制器：自動控制、設定清洗頻率及時間，也可根據進出冷凝器的水溫差設置觸發清洗。

膠 球：

膠球由天然橡膠加發泡和特殊添加劑制造而成。標準剝皮膠球可用于各種膠球清洗設備和水質。剝皮膠球有效去除生物污垢、高粘性生物污垢。適用于不銹鋼管以及鈦合金屬管換熱器。主要用于去除軟性污垢，適用于冷卻水應用場合，淤泥、粘泥、泥砂等，適用于換熱管換熱器。

膠球的使用：

1：基本投球數量一般而言，是冷凝器單回程管子總數的15-20%左右。每一個系統的基本投球數量由冷凝器單回程管子數量以及膠球循環一次的時間確定、建議每根管子的清洗時間為1-2min。

2：當濕態膠球直徑小于換熱管內徑，或溫度端差的增量變化超過0.3℃，或使用期間超過8000h應該更換的膠球。根據現場情況與膠球循環頻率的不同，膠球使用壽命可以適當調整。換熱管內壁的結垢和腐蝕會嚴重影響膠球的使用壽命。當膠球磨損嚴重時，應當考慮使用金剛砂球以修整粗糙的金屬表面。

3：膠球應儲存于陰涼干燥處、避免陽光直射和重壓。

冷凝器銅管結垢所產生的問題：

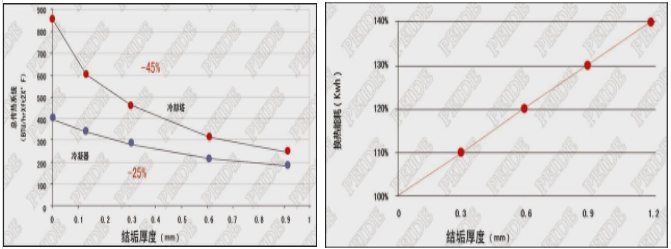

圖一左：管壁結垢降了表面熱交換效率并且影響了管道的熱交換系數

圖二右：使用膠球清洗裝置之后，能夠使管道的熱交換系數保持在系統初始狀態。

膠球清洗裝置功能：

設有排氣裝置和排水裝置

設有加球和換球裝置

收球器設有清理端口

觀球窗：收發球觀察，收發球效率一目了然

精巧的機械結構設計有效回收膠球、不漏球、不積球

通過50000次運行驗證，無損壞

PLC控制+液晶顯示

帶485遠傳接口，MODBUS協議

清洗次數及清洗時間可調

累計清洗次數

故障報警

收發球時冷卻水無需排污

膠球運行不經過水泵

膠球清洗裝置與傳統除垢方式對比：

膠球清洗裝置和同行廠商的對比：

膠球清洗裝置效益分析：

以共有3臺冷水機組的中.央空調為例，壓縮機功率均為429KW,機組常年使用，夏季時運行3臺機組，總壓縮機功率為1287KW。運行時間以4個月計算。其他季節運行2臺機組，總壓縮機功率為858KW。運行時間6個月計算。根據各地區水質不同，節能在15%-35%之間，我們以節能20%計，以平均負荷80%，每天運行24h，以每月30天，電費每度為1.0元進行計算。則：夏季運行時每月可節省電費：1287 kW×80%×1h×1.0元/度×20%×24h×30天= 148262.4元

其他季節運行時每.小時可節省電費：858kW×80%×1h×1.0元/度×20%×24h×30天 = 98841.6元一年可節約電費為：148262.4元×4個月+98841.6元×6個月＝1186099.2元，此外，加上每年的化學清洗、人工費用以及設備維修費用，以每年開機時間為10個月計算，合計一年可產生高達120萬元。事實證明，用戶短時間內即可回收設備的成本！

膠球清洗裝置特點：

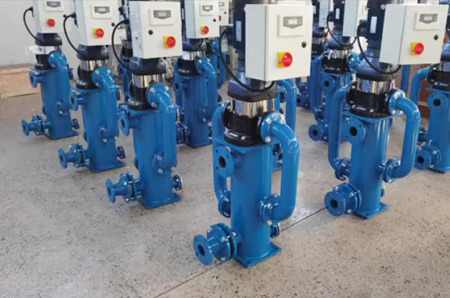

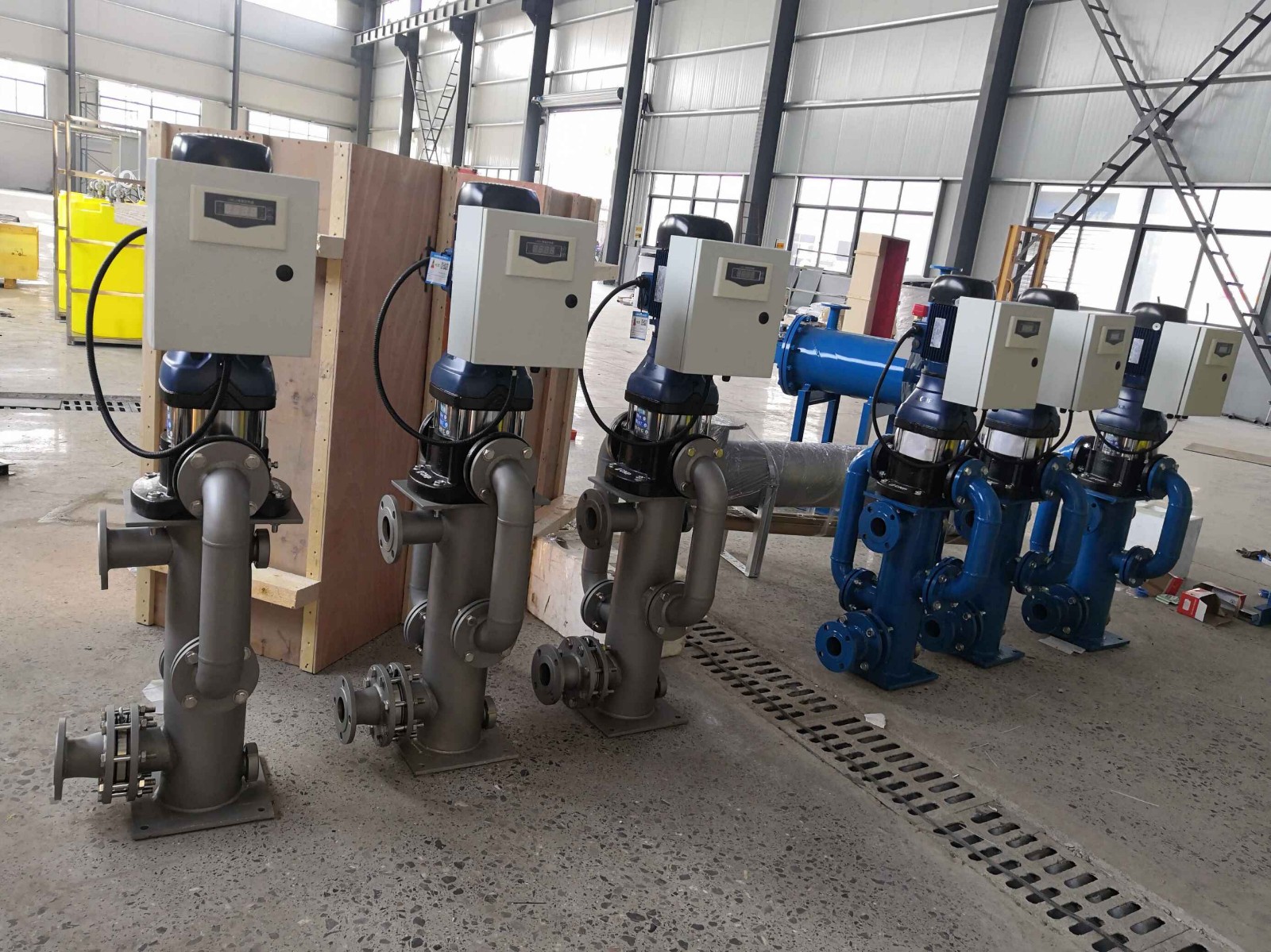

1：冷凝器膠球清洗裝置主機由水泵和發球器組合成一體，占地不到0.5平方。

2：操作簡單，通過時間控制水泵的啟停就可以完成清洗過程，可自行設定清洗時間、間隔時間和頻率。

3：在收球器上設有水流開關，當空調主機不運行時，冷凝器膠球清洗裝置跟隨主機停運。

4：攔球網采用不銹鋼大孔徑網，只攔截膠球，水頭損失損失小于一米。

5：膠球只在管路中循環，不經過水泵，避免泵葉輪打傷膠球，延長膠球使用時間。

6：操作運行成本低，一個月耗電量不到5KW/h，一年膠球更換費用及電費不超過1000元

7：發球部分機械結構裝置，簡單、可靠、維修保護工作量很小。

冷凝器膠球自動清洗裝置規格參數：

1.性能指標：收球率≥90%

2.輸入電壓：380V/50HZ

3.功率：≤4KW

4.工作環境要求：溫度≤55℃，相對濕度≤95℃

5.壓力損失：0.003MPa-0.05MPa

6.適用水溫：≤50℃

7.工作壓力：≤1.0MPa、1.6MPa

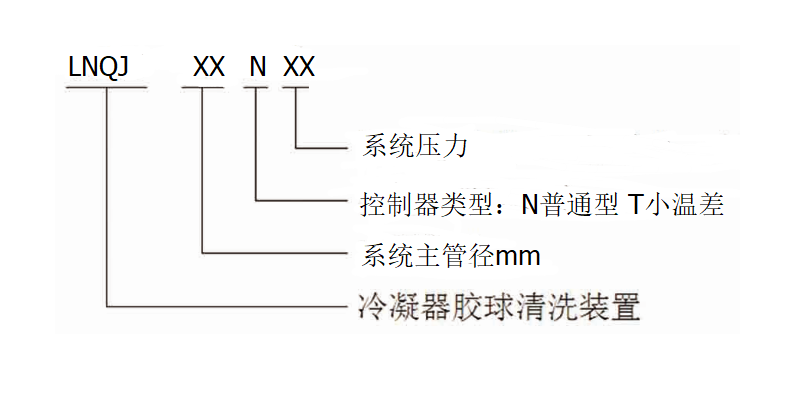

冷凝器膠球自動清洗裝置選型：

冷凝器膠球自動清洗裝置的設計選型是根據冷水機組制冷量和冷卻水出水管徑來確定，膠球的大小是根據冷水主機冷凝器換熱管內徑來決定的。

膠球清洗裝置使用前后對比圖：

使用前 使用后

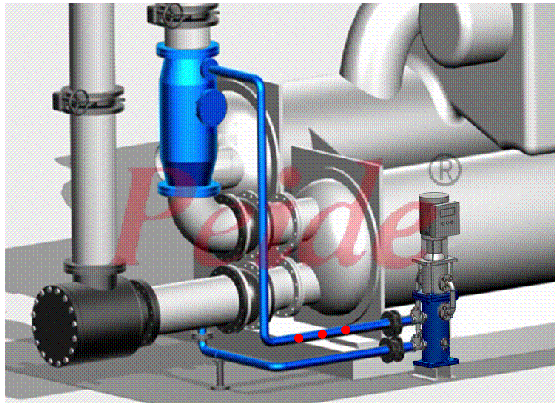

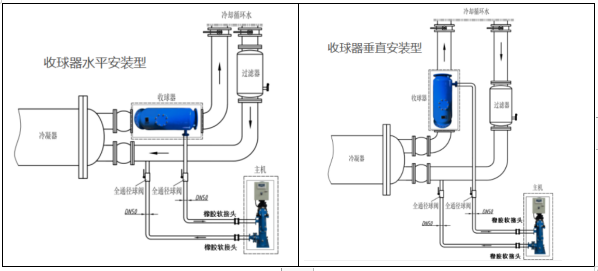

膠球清洗裝置安裝系統圖:

膠球清洗裝置安裝注意事項：

1、按管路系統圖要求接管路，不能接錯。

2、在冷凝器進水管靠近端蓋處開孔DN50，接通發球器的發球口，管路上裝DN50球閥，開孔需要在過濾器的后面。

3、在冷凝器出水管路上安裝收球器，收球器DN50法蘭出口接通發球器收球口，管路上裝DN50球閥。膠球清洗裝置主機盡量靠近冷凝器就位。

4、管路簡潔，減少管路拐彎和管路長度。

5、為確保膠球順利清洗換熱管而不被雜物堵塞、劃傷，應保證冷凝器進水管發球點到收球器收球點這段管道及冷凝器端蓋內無焊渣、鐵屑等雜物，建議在冷凝器進水管發球點前安裝過濾器。

6、膠球清洗裝置主機周圍留0.6米維修空間。按號碼對應接上,水流開關和過濾器電動閥電線。控制箱內通380V/50Hz電源，注意水泵轉向和水泵標識轉向箭頭一致。

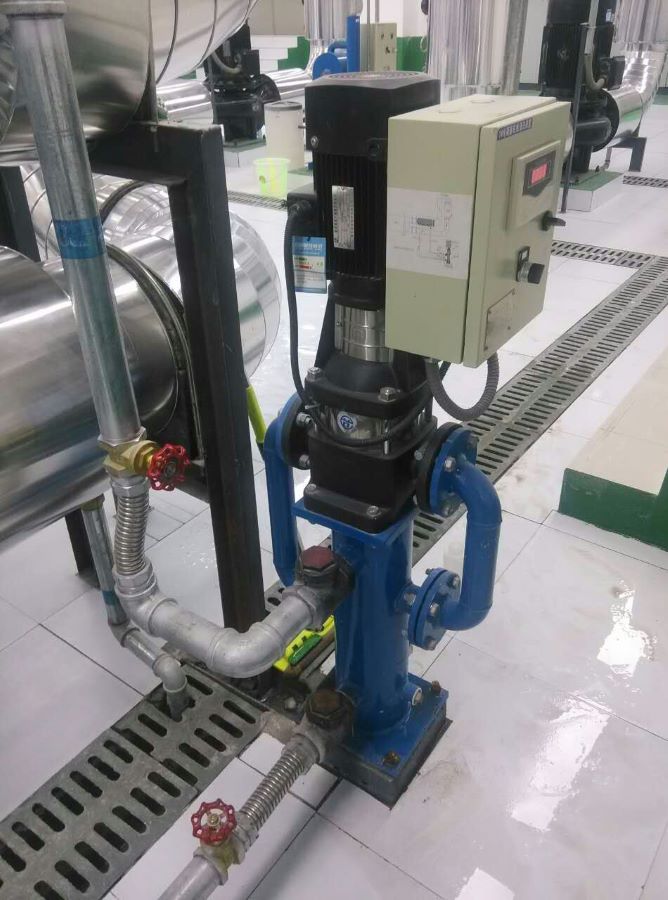

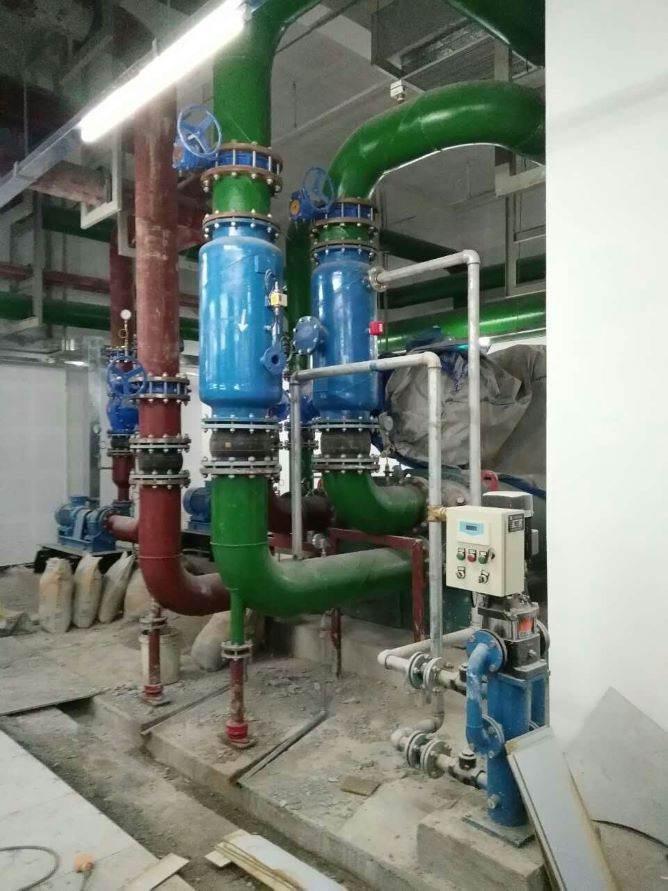

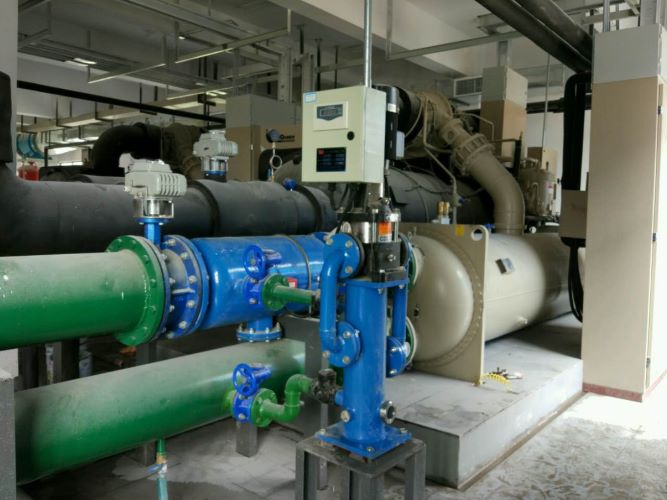

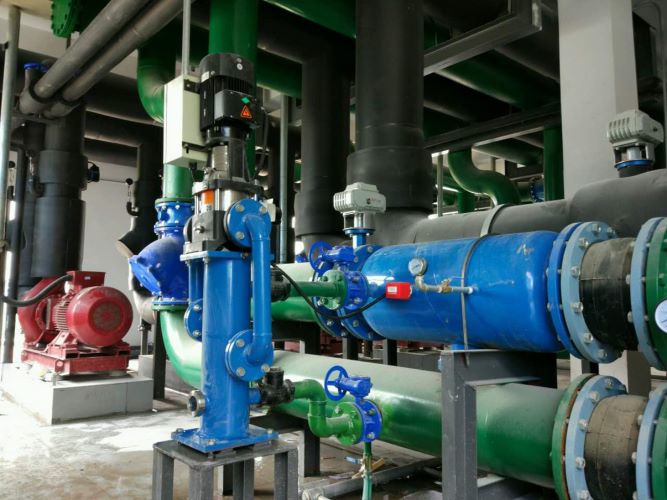

膠球清洗裝置部分案例現場:

應用：用于交通銀行大廈的中.央空調系統的冷凝器的清洗

客戶：上海交通銀行

應用：用于中.央空調的冷凝器清洗

客戶：安徽合肥格力工業園

項目概況：目前是中國中東部較大、中國第三大的化空調生產基地。

客戶：中渝都會廣場

應用：循環水冷凝器清洗

項目概況：總建筑面積超40萬方，是集8.9萬方年輕體驗型購物，3棟寫字樓，1棟超五星酒店于一體的大

城市綜合體。項目有約2200個停車位和3個超大型戶外廣場，地下一層與軌道3號線嘉州路站相連。

客戶：武漢某醫院

應用：中.央空調

項目概況：醫院占地面積30000平方，建筑面積52630平方，其中醫療業務用房30800平方。

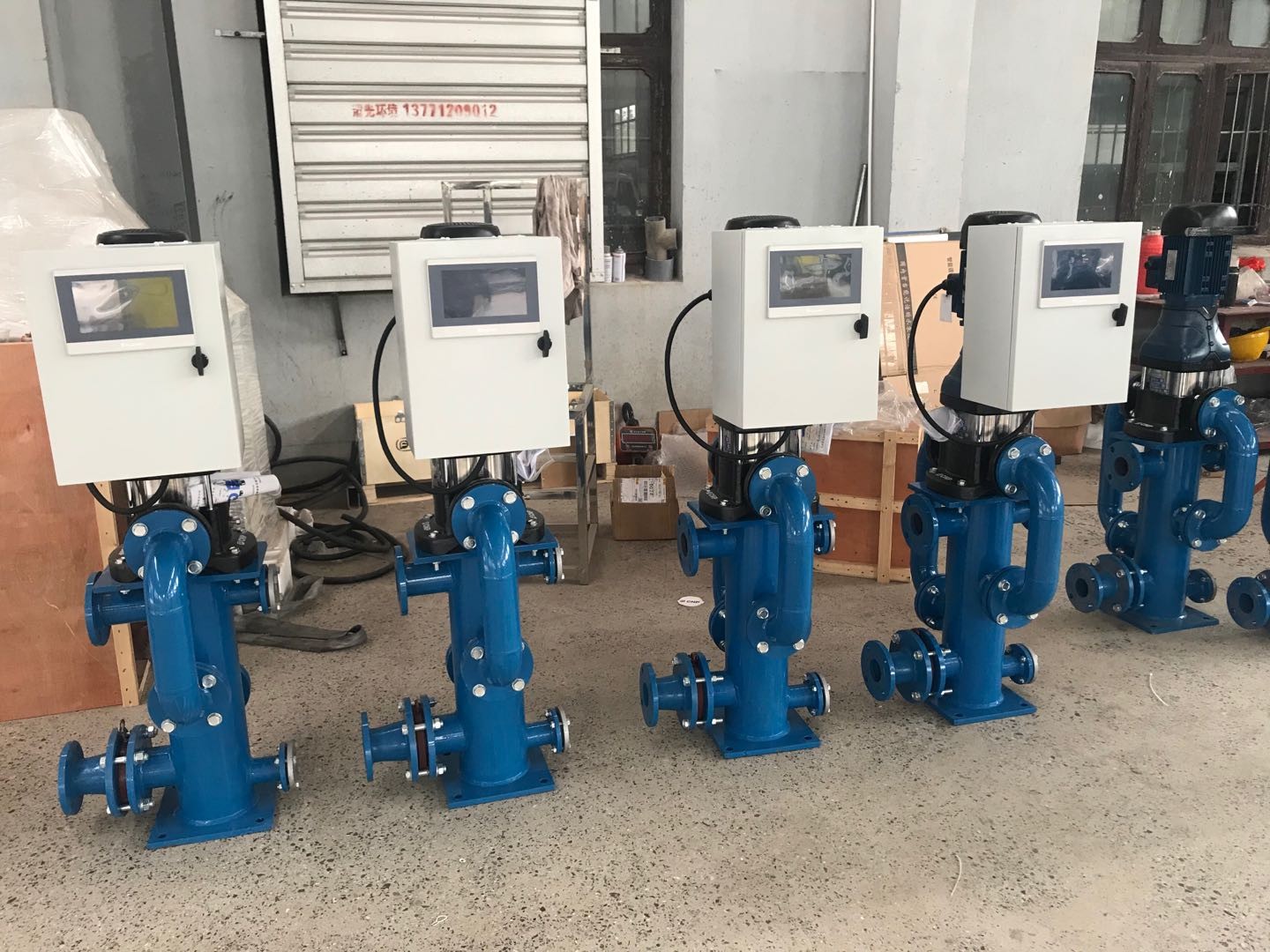

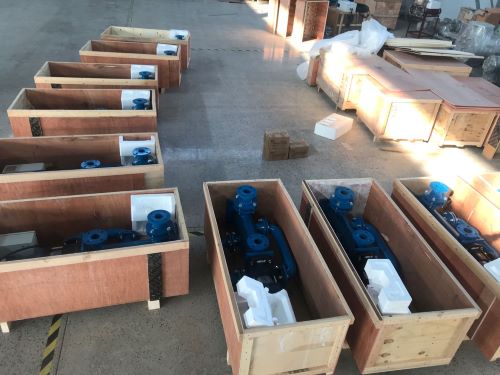

膠球清洗裝置包裝圖：
