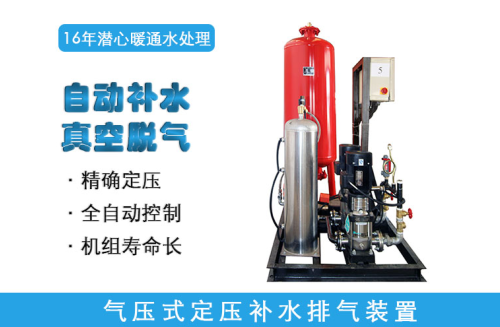

定壓補水裝置的特點


定壓補水裝置采用一電位器設定壓力(也可采用面板內部設定壓力),采用一個壓力傳感器(反饋為4~20mA)測試管網中壓力,壓力傳感器將信號送入變頻器PID回路,PID回路處理之后,送出一個水量增加或減少信號,控制馬達轉速。如在一定延時時間內,壓力還是不足或過大,則通過變頻器作工頻/變頻切換起動另一臺水泵,使實際管網壓力與設定壓力相一致。另外,隨著用水量的減少,變頻器自動減少輸出頻率,定壓補水裝置達到了節能的目的。
1、當定壓補水裝置處于自動控制時,全系統需增壓。由P0水泵通過變頻器變速運行至工頻工作,水先進入補氣罐,后通過止回閥流入氣壓罐,罐內壓力增大,通過出水管道流入管網。
2、當用水量繼續增大,大于P1水泵工頻工作時,遠傳壓力表繼續發出信號,接通P2水泵,P2水泵隨用水量增大,同樣由變頻至工頻工作,若此時流量和壓力仍不能滿足需要時,則可繼續增加P3水泵工作,定壓補水裝置以滿足全系統的需要。
3、若此時壓力已滿足,則P2水泵由工頻轉變成變頻工作,直至停泵為止。P1水泵同樣如此。
4、當用水量等于零時,系統壓力保持不變的情況下,水泵停止工作,依靠罐內壓力繼續供水,維持系統壓力,達到了節省電能作用。
技術參數
1、流量范圍:0~5000m3/h 環境濕度:0~50℃
2、壓力范圍:0~2.0Mpa 環境溫度:≤90%
3、控制功率:≤350kw 電源:380V×(1±15%)
4、壓力調節精度:≤0.01 Mpa 蓄能穩流器容積:0.5m3~50m3
定壓補水裝置罐本體不承壓屬常壓容器──隔膜與鋼罐夾層有一通氣管,故隔膜腔內水亦處于常壓,便于補水及排氣。
定壓補水裝置罐體有效容積.率高達90%──隔膜外表與鋼罐內壁可緊貼故有效容積.率高,致使外形小,而充氮隔膜罐一般有效容積.率僅30%,即外形要大三倍。
定壓補水裝置隔膜柔性佳,撓曲疲勞試驗達45萬次,允許持續溫度70℃以下,短時間允許達120℃。
適用范圍
采用定壓補水裝置,具有節能,壓力穩定,運行可靠,操作簡單,占地少,噪音低,無污染,投資低,效益高等優點。廣泛應用于:
1、 居民區、住宅樓、村鎮的集中生活供水系統。
2、 各種類型中.央.空調的循環泵、冷卻水供應系統。
3、 高層建筑、賓館、飯店等生活供水系統。
4、 綜合市場、寫字樓、商務樓生活供水系統。
5、 高層建筑熱水供給和熱水采暖系統與消防給水系統。
6、 工礦企業的生產、生活供水、恒壓流量供水工藝流程等。
